旋流管系列產品配置引射系統

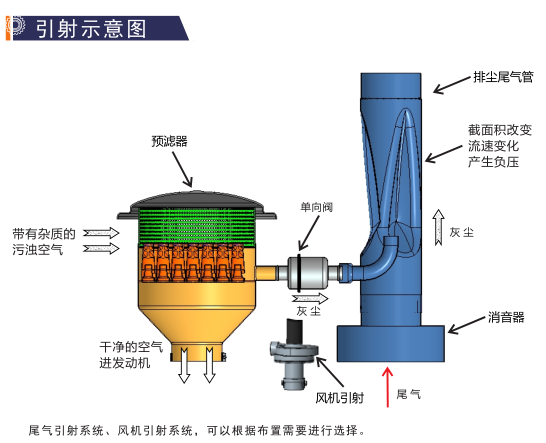

旋流管系列產品連接引射系統

1、風機引射：采用定制的24V直流無刷高轉速小功率（200W以下）風機，利用設備自身的啟動電瓶作為風機的電源，使用壽命5000小時以上或2年質保。

2、廢氣引射：廢氣引射利用排氣引射管截面的大小變化導致排氣流速的變化，產生負壓，負壓將預濾旋流管分離出的灰塵經排氣系統排出，廢氣引射需要2kPa左右的背壓。廢氣引射系統由引射管、單向閥和連接接頭組成，建議引射管布置長度不要超過1米。

3、發動機風扇進行引射。

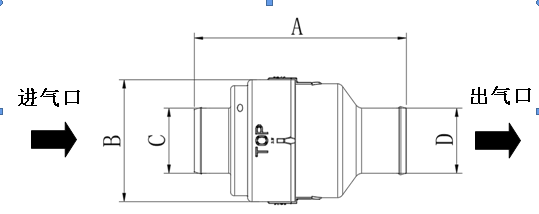

單向閥

1、水平安裝；

2、單向閥上標有“TOP”標識的需要朝上，進氣口連接空濾前段旋流管排塵口，出氣口標有氣流方向的箭頭，此端需安裝在連接尾氣管的一邊；

3、安裝位置盡量遠離尾氣管，耐溫200度。

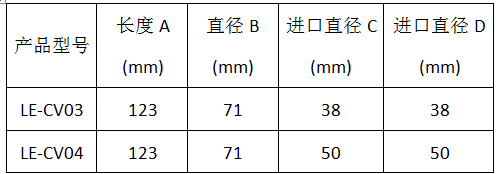

參數表

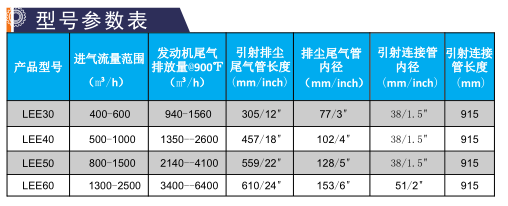

引射管參數表
